サンジェルG

サンジェルG
拡大

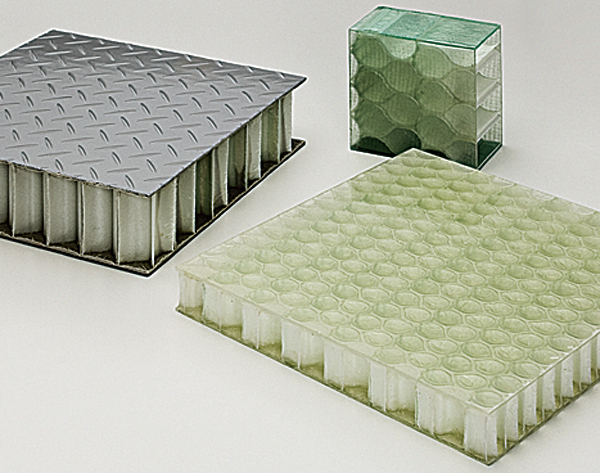

表面材もコア材も全てFRP(強化プラスチック)でできた一体成形型パネルです。コア材の中では最高の強度を有し、強度設計が自由に出来る大型オールFRP製のパネルです。

主な用途

■各種建築資材、上下水道処理場覆蓋

建築用覆蓋用(このページの下へ移動します)

建築用

FRPの一体成型ハニカムコアパネル「サンジェルG」は、高い強度と耐水性を備えており、構造体として使用できます。また、透光床、庇、ルーバー、ドア、間切りなど、建築物の内外装材として様々な用途にお使いいただけます。

特長

  • ■適度の光透過性があります。
  • ■大判パネルの製作が可能です。 (最大寸法2,800㎜×10,000㎜)
  • ■断熱/吸音性があります。 (パネル厚30.0㎜:熱伝導率λ=0.036/Ts-25等級)
  • ■パネルの六面全てを同じ材料で作り、枠材や内部の框材が不要なパネルです。
  • ■パネル重量は8㎏/m2~12㎏/m2
  • ■多様な要求性能に対応いたします。
  • サンジェルG 建築用

種類と規格

  • ■全て受注生産で固定規格はありません。一部制約がありますが、それ以外は、用途・要求物性により個々の設計に対応いたします。
  • ■透過性樹脂に色々なトナーを混ぜ合わせ、濃・淡着色透光パネルや完全有色パネルも製作できます。

制約事項

  • ■パネル厚さは約15㎜~80㎜。
  • ■パネル寸法2,800㎜×10,000㎜以内で自由に製作できます。
  • ■コア材のセルサイズ(目の大きさ)は、14㎜・23㎜・36㎜の3種類。
  • ■表面材の厚さは要求物性により設計できます。

特別規格品

■表面材・コア材・厚み等個々の変更により多様な要求に対応いたします。

この製品の使用事例

建築・土木・外装関係での事例はこちら
建具・家具・内装関係での事例はこちら

覆蓋用

FRPハニカム覆蓋はFRPハニカムコアを使用したサンドイッチ構造で、優れた強度と耐水性を持った製品です。直射日光や酸性雨など屋外の厳しい環境に耐え、さらに槽の内側から発生するガスによる腐食を防ぐため、パネル表面にゲルコート処理を施しています。

特長

  • ■非常に軽量です。
  • ■高強度で耐水性があり、表面材にゲルコート処理を施すことにより耐候性・耐薬品性も備えています。
  • ■みかけ密度が水より低く、水に浮きます。
  • ■切欠き・穴開け加工など形状加工が容易で自由に加工ができます。
  • ■固定式・可動式・長スパンなど、多様なタイプに対応できます。
  • サンジェルG 覆蓋用

種類と規格

サンジェルG 種類と規格

  • ■*印はSUS又はFRPによる補強タイプで対応可能です。


■5種類のパネル標準色よりご自由にお選び下さい。(透光タイプも承ります)

サンジェルG 種類と規格2

  • ■印刷した際は実際の色と異なる場合がございます。

設計基準

  • ■設計荷重は、3.5KN/m2または中央部1.0KN/枚のいずれか大きい荷重でたわみ許容値は、L/200以下とする。

この製品の使用事例

環境対応事業関係での事例はこちら
