ハニコームーA

ハニコーム-A
拡大

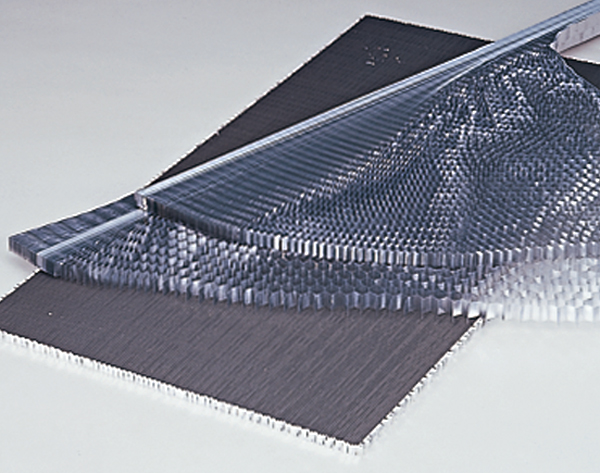

ハニコーム-Aは、アルミ箔を六角形の集合体(蜂巣状)に連続成型積層したものです。 その特徴ある形状は、さまざまな分野で多様な機能を発揮しています。

特長

  • ■強くて軽量です
    ハニカムは、その体積のほとんどを空気が占めていますが、単位重量あたりの強度・剛性が高く、航空機から建築までさまざまな分野で幅広く使用されています。
  • ■多様な機能を発揮します
    無数の連続した六角筒は、表面積が多く開孔率が高いなど、そのもっている特徴により、構造材以外の用途にも多様な機能を発揮します。
  • ■豊富な種類を揃えています
    材質、セルサイズ、形状など、その用途に応じてニーズに合ったハニカムをご使用いただけます。

主な用途

  • ■住宅やビルのドア、内外装、庇、間仕切り、などサンドイッチ構造の中芯材
  • ■整流装置
  • ■衝撃吸収装置等の素子基材

構造図

ハニコーム-A 構造図

種類と規格

ハニコーム-A 種類と規格

  • ■国際単位換算法:圧縮強度、せん断強度、せん断弾性率は、9.80665を掛けてください。(単位はN)
  • ■強度データは、MIL STD-401Bの試験方法による平均値であり、保証値ではありません。
  • ■規格寸法は、展張したときの寸法です。
  • ■上記製品は、常備在庫品の一例です。用途に応じて、材質・セルサイズ・形状・寸法など特別規格品の製造もできますので、弊社担当までご相談ください。

3Dイラスト

サンドイッチ構造強度計算式

アルミハニカムは、ペーパーハニカムと違い、一般的に強度が大きく、その強度性能も密度に比例した値を示します。強度計算式に基づいた厳密なパネル設計により、ペーパーハニカムでは実現できない効果を発揮します。

ハニコーム-A サンドイッチ構造強度計算式

この製品の使用事例

建築・土木・外装関係での事例はこちら
車輌・輸送機器関係での事例はこちら
空調・各種設備関係での事例はこちら
家電・事務機器関係での事例はこちら

この製品のカタログをダウンロード(PDF)
